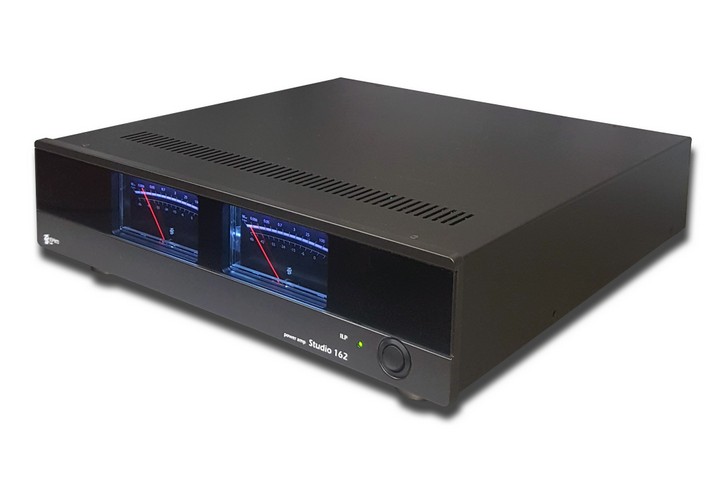

Eamlab STUDIO 162
Eamlab STUDIO 162 un’amplificatore stereofonico per qualsiasi esigenza di pilotaggio e concepito per una riproduzione fedele e dinamica nonostante le sue compatte dimensioni .
• Potenza RMS per canale 90 W @ 8 ohm , 160 W @ 4 ohm , 250 @ 2 ohm
• Impedenza ingresso : 47 Kohm via XLR , 22 Kohm via RCA
• Slew/rate 30 V/uS
• THD 0.003% a piena potenza su 8 Ohm
• DF 250 su 8 ohm a 50hz
• Sensibilità 1.4 Vrms per piena potenza
• Risposta in frequenza 20hz – 28Khz +/- 0.05 db / 5hz – 100Khz +/- 3db
• THD vs FR 0.003% @ 1Khz
• Input CMRR > 80 db
• Rapporto segnale rumore >108 db
• Dimensioni 37 x 42 x 10 cm. ( P x L x H )
• Peso 15 kg
La maggior parte degli esperti concorda sul fatto che, se si desidera la migliore qualità del suono e le prestazioni tecniche, i componenti separati sono la strada da percorrere. I nostri nuovi amplificatori di potenza della serie STUDIO di seconda generazione sono progettati da zero per eseguire un unico compito critico: riprodurre accuratamente ogni dettaglio e sfumatura della tua musica.
nello STUDIO 162 abbiamo concentrato tutti i nostri sforzi su quell’unico obiettivo e abbiamo progettato un amplificatore che svolge il suo lavoro con notevole precisione in uno chassis compatto e dal costo ridotto.
Concepito su di un unico PCB dove trovano posto entrambi canali di amplificazione e il circuito alimentatore. Ogni canale è alimentato separatamente e tutte le alimentazioni sono stabilizzate ed ottimamente filtrate . La potenza è fornita da un trasformatore EamDualcorETM con una potenza totale di 500VA ed una sezione di filtraggio a basso ESR di oltre 26.000uF ne garantiscono un’apporto di energia anche ad alti volumi e basse impedenze di carico.
L’affidabilità e stabilità di pilotaggio sul carico è affidata a 2 coppie per canale di transistor bipolari in configurazione Darlinghton MJL 3281 / MJL 1302
L’ingegnerizzazione delle PCB in tecnologia SMD permette un’alta reiezione alle vibrazioni indotte da cause esterne con una notevole riduzione della “microfonicità” sonora . Ne consegue un maggior dettaglio e focalizzazione della scena e degli strumenti.
Tutta la sezione di filtro ,compresi i ponti raddrizzatori ,sono montati sulla PCB principale . Con questo metodo abbiamo eliminato il cablaggio in aria a tutto vantaggio di una minore resistenza di contatto e di una maggior apporto di corrente ai circuiti principali di potenza.
CONNESSIONI IN/OUT
• 1 coppia di XLR bilanciati
• 1 coppia di RCA
• Una coppia di morsetti WBT per altoparlanti
• 1 presa alimentazione VDE 10 A.
STADIO INGRESSO
E’ affidato ad operazionali a bassissimo rumore ed alta banda passante ed elabora sia i segnali bilanciati che single ended. Abbiamo dato particolare importanza a questa sezione in quanto è il primo approccio verso una perfetta resa sonora. Anche per questa sezione le alimentazioni sono filtrate ed ottimamente stabilizzate
Vu-METER
Sono direttamente collegati al carico e leggono costantemente la reale potenza applicato ad esso.
INDICATORI SUL FRONTALE
ILP (intelligent lock power ) per tenere monitorato il funzionamento dell’amplificatore.
COSTRUZIONE MECCANICA
Chassis in acciaio 12mm rinforzato con nervature nei punti critici per minimizzare le vibrazioni. Il pannello frontale è in Alluminio anticorodal da 10 mm.
FINITURA
Chassis e dissipatori verniciati con speciali polimeri resistenti al calore ed ai graffi .
