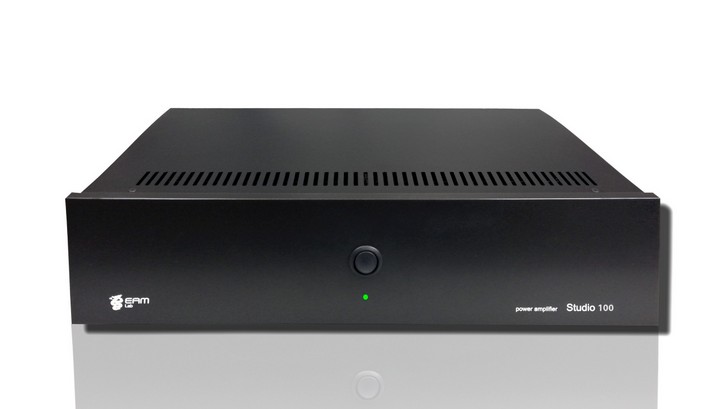

Eamlab STUDIO 100
Eamlab STUDIO 100 L’amplificatore stereo eroga 90 watt di potenza a 8 ohm. Dispone anche di ingressi bilanciati ed é Il nostro più piccolo amplificatore stereo a stato solido in termini di potenza erogata e concepito per per sistemi di dimensioni modeste in cui non sono necessari livelli di potenza più elevati o negli impianti Home theatre per assemblare ottimi sistemi multivia o compagno ideale per sistemi in multiamplificazione.
Amplificatore a stato solido
• Potenza RMS per canale 90 W @ 8 ohm , 150 W @ 4 ohm
• Impedenza ingresso : 47 Kohm via XLR , 22 Kohm via RCA
• Slew/rate 28 V/uS
• THD 0.003% a piena potenza su 8 Ohm
• DF 150 su 8 ohm a 50hz
• Sensibilità 1.4 Vrms per piena potenza
• Risposta in frequenza 20hz – 28Khz +/- 0.05 db / 5hz – 100Khz +/- 3db
• THD vs FR 0.003% @ 1Khz
• Input CMRR > 65 db
• Rapporto segnale rumore >107 db
• Dimensioni 30 x 42 x 9 cm. ( P x L x H )
• Peso 11 kg
include una serie di caratteristiche importanti scelte con cura, tra cui un alimentatore per impieghi gravosi, amplificazione in classe A / B di alta qualità, protezione dai guasti ed ingressi bilanciati . Le moderne tecniche di produzione e un’attenta progettazione e selezione dei componenti ci hanno permesso di offrire tutte queste prestazioni e una qualità del suono eccezionale anche nello STUDIO 100 a un prezzo molto più basso di quanto si possa immaginare.
STUDIO 100 eroga 90 watt RMS per canale con THD+N inferiore allo 0,003% su 8 ohm; e un rapporto segnale-rumore di 107 dB riferito alla piena potenza. Ciò lo rende l’amplificatore ideale per servire come base in un sistema stereo dal suono eccezionale.
Concepito su di un unico PCB dove trovano posto entrambi canali di amplificazione e il circuito alimentatore . , ogni canale è alimentato separatamente e tutte le alimentazioni sono stabilizzate ed ottimamente filtrate . La potenza è fornita da un trasformatore EamDualcorETM con una potenza totale di 400VA ed una sezione di filtraggio a basso ESR di oltre 26.000uF ne garantiscono un’apporto di energia anche ad alti volumi e basse impedenze di carico.
L’affidabilità e stabilità di pilotaggio sul carico è affidata a 2 coppie per canale di transistor bipolari in configurazione Darlinghton MJL 3281 / MJL 1302
L’ingegnerizzazione delle PCB in tecnologia SMD permette un’alta reiezione alle vibrazioni indotte da cause esterne con una notevole riduzione della “microfonicità” sonora . Ne consegue un maggior dettaglio e focalizzazione della scena e degli strumenti.
Tutta la sezione di filtro ,compresi i ponti raddrizzatori ,sono montati sulla PCB principale . Con questo metodo abbiamo eliminato il cablaggio in aria a tutto vantaggio di una minore resistenza di contatto e di una maggior apporto di corrente ai circuiti principali di potenza.
CONNESSIONI IN/OUT
• 1 coppia di XLR bilanciati
• 1 coppia di RCA
• Una coppia di morsetti WBT per altoparlanti
• 1 presa alimentazione VDE 10 A.
STADIO INGRESSO
E’ affidato ad operazionali a bassissimo rumore ed alta banda passante ed elabora sia i segnali bilanciati che single ended. Abbiamo dato particolare importanza a questa sezione in quanto è il primo approccio verso una perfetta resa sonora. Anche per questa sezione le alimentazioni sono filtrate ed ottimamente stabilizzate
INDICATORI SUL FRONTALE
ILP (intelligent lock power ) per tenere monitorato il funzionamento dell’amplificatore.
COSTRUZIONE MECCANICA
Chassis in acciaio 12mm rinforzato con nervature nei punti critici per minimizzare le vibrazioni. Il pannello frontale è in Alluminio anticorodal da 10 mm.
FINITURA
Chassis e dissipatori verniciati con speciali polimeri resistenti al calore ed ai graffi .
