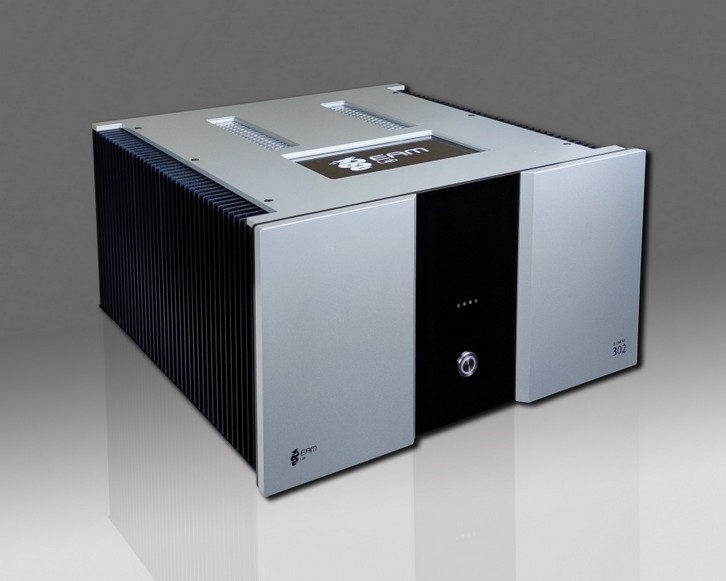

Eamlab ELEMENT 302
Eamlab ELEMENT 302 Elevata potenza unita ad una qualità musicale disarmante sono le prime impressioni che sia hanno ascoltando Element 302.
• Potenza RMS per canale 300 W @ 8 ohm , 600 W @ 4 ohm , 1000 @ 2 ohm
• Impedenza ingresso : 47 Kohm via XLR , 47 Kohm via RCA
• Slew/rate 35 V/uS
• THD 0.003% a piena potenza su 8 Ohm
• DF 300 su 8 ohm a 50hz
• Sensibilità 2.5 Vrms per piena potenza
• Risposta in frequenza 20hz – 28Khz +/- 0.05 db / 5hz – 100Khz +/- 3db
• THD vs FR 0.003% @ 1Khz
• Input CMRR > 83 db
• Rapporto segnale rumore >110 db
• Dimensioni 45 x 43 x 21 cm. ( P x L x H )
• Peso 40 kg
Tuttavia tali osservazioni isolate non sono sufficienti a spiegare le caratteristiche di un suono emesso da un’amplificatore.
Solo una visione globale che considera il carico reale di un diffusore porta a risultati validi. Un’ amplificatore ideale deve essere stabile indipendentemente dal carico visto e deve fornire un’amplificazione costante con sfasamenti pari allo zero su tutte le frequenze ed a qualsiasi potenza.
Questo dovrebbe avvenire senza eccessivi percorsi di segnale o “trucchi” che sono spesso usati nella tecnologia a transistor come eccessivi feedback negativi e alti
guadagni o ,peggio, con la correzione tramite reti di disaccoppiamento in DC del segnale stesso.
Tali amplificatori risulterebbero perfetti ai banchi di misura ma poi, quasi sempre, si comportano all’ascolto peggio di una radiolina da supermercato
Lo scopo di ELEMENT 302 è garantire un’amplificazione molto lineare e veloce ,senza alterazioni, fornendo elevate correnti di erogazione e sempre disponibili velocemente sul carico garantendo un controllo totale sugli altoparlanti minimizzando code e risonanze di cui soffrono la maggior parte degli amplificatori commerciali con una conseguente “sporcizia” sonora impossibile da tenere a bada con amplificazioni di scarsa qualità o realizzate con i tubi a vuoto.
ELEMENT 302 (VER. 2020) è Costruito con filosofia Dual Mono , ogni canale è alimentato separatamente e tutte le alimentazioni sono stabilizzate ed ottimamente filtrate . La potenza è fornita da 2 trasformatori di nostra costruzione con una potenza totale di 2000VA ed una sezione di filtraggio a basso ESR di oltre 80.000uF ne garantiscono un’apporto di energia anche ad alti volumi e basse impedenze di carico.
L’affidabilità e stabilità di pilotaggio sul carico è affidata a 8 coppie per canale di transistor bipolari in configurazione Darlinghton ad alta corrente
L’ingegnerizzazione delle PCB in tecnologia SMD permette un’alta reiezione alle vibrazioni indotte da cause esterne con una notevole riduzione della “microfonicità” sonora . Ne consegue un maggior dettaglio e focalizzazione della scena e degli strumenti.
Il trasformatore inoltre è isolato da un carter metallico. Questo minimizza l’induzione magnetica nei delicati circuiti di amplificazione a tutto vantaggio del contrasto sonoro e della riduzione del rumore di fondo .
Tutta la sezione di filtro ,compresi i ponti raddrizzatori ,sono montati su una pcb in vetroceramica. Con questo metodo abbiamo eliminato il cablaggio in aria a tutto vantaggio di una minore resistenza di contatto e di una maggior apporto di corrente ai circuiti principali di potenza.
CONNESSIONI IN/OUT
• 1 coppia di XLR bilanciati
• 1 coppia di RCA
• Una coppia di morsetti WBT per altoparlanti
• Switch XLR/RCA per adattare l’ingresso sorgente
• 1 presa alimentazione VDE 10 A.
• Trigger per l’accensione automatica da sorgenti dotate di questa connessione o dal Pre C201
STADIO INGRESSO
Via HDCA versione 3. E’ il primo stadio di interfacciamento con l’amplificatore vero e proprio ed elabora sia i segnali bilanciati che single ended. Abbiamo dato particolare importanza a questa sezione in quanto è il primo approccio verso una perfetta resa sonora. Anche per questa sezione le alimentazioni sono separate e stabilizzate . Inoltre i moduli HDCA sono intercambiabili ed aggiornabili alle future versioni che rilasceremo permettendo di avere una macchina sempre al passo con le nuove tecnologie di registrazione e riproduzione del suono.
INDICATORI SUL FRONTALE
ILP (intelligent lock power ) per tenere monitorato il funzionamento dell’amplificatore.
THL per la segnalazione dell’intervento delle protezioni termiche
ST_BY per lo stand-by
COSTRUZIONE MECCANICA
Chassis in acciaio 12mm rinforzato con nervature nei punti critici per minimizzare le vibrazioni. Il pannello frontale è in Alluminio anticorodal da 10 mm.
